Hygiene Kompakt
Моделі з цим позначенням підходять для приміщень із підвищеними вимогами до гігієни. Це радіатори Kompakt без додаткової перехідної поверхні (конвектора), тобто серії типів 10 і 20.
Моделі з цим позначенням підходять для приміщень із підвищеними вимогами до гігієни. Це радіатори Kompakt без додаткової перехідної поверхні (конвектора), тобто серії типів 10 і 20. Тип 20 зазвичай виготовляється шириною 65 мм. Якщо цього потребує замовник, можливе виготовлення типу 20 шириною 100 мм. Такі радіатори позначаються як 20W. Гігієнічні радіатори також можуть постачатися у виконанні PLAN, тобто з гладкою передньою поверхнею.

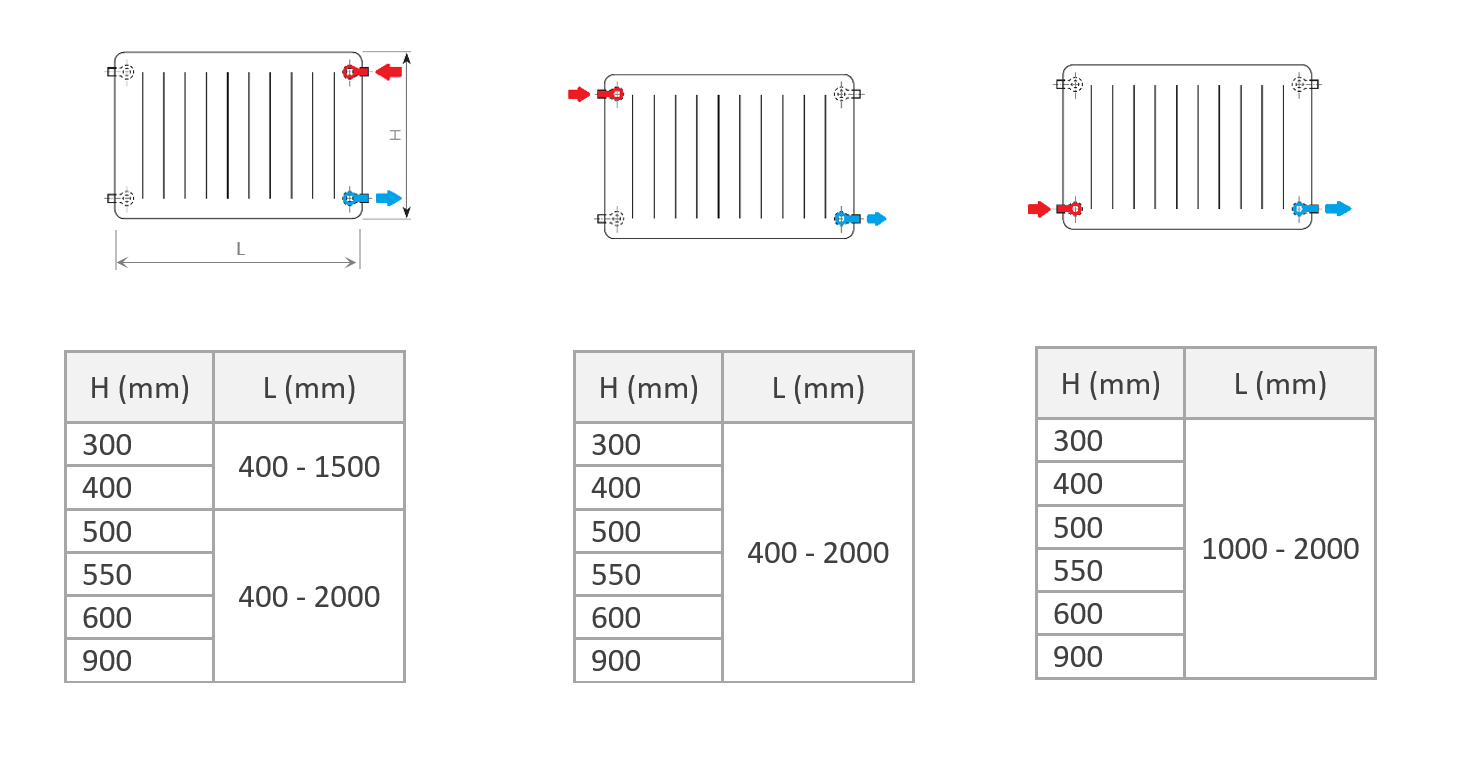

| Height H | 300, 400, 500, 600, 900 mm |
|---|---|
| Length L | from 400 up to 3000 mm, incr. 100mm |

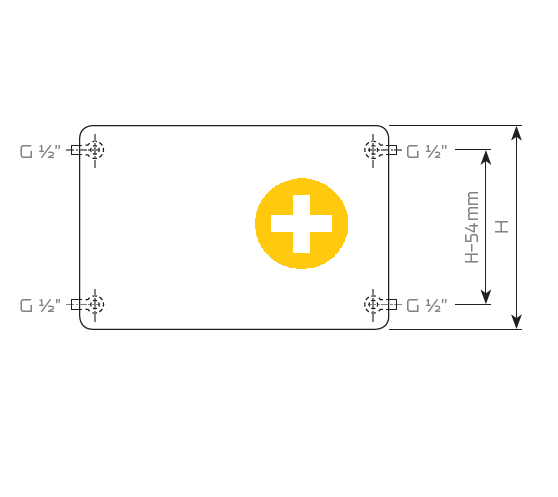

| Connecting pitch | h = 50mm |
| Thread | 6 x G 1/2″ inner |
| 20°C | 10 K, VK, VKM | |||||
|---|---|---|---|---|---|---|
| Length L /mm/ | t1/t2 /°C/ | Height H /mm/ | ||||
| 300 | 400 | 500 | 600 | 900 | ||
| 400 | 75/65 | - | - | 214 | 248 | 332 |
| 70/55 | - | - | 174 | 202 | 268 | |
| 55/45 | - | - | 110 | 129 | 169 | |
| 500 | 75/65 | 171 | 222 | 268 | 311 | 415 |
| 70/55 | 138 | 179 | 217 | 252 | 334 | |
| 55/45 | 87 | 114 | 138 | 161 | 211 | |
| 600 | 75/65 | 205 | 266 | 322 | 373 | 497 |
| 70/55 | 166 | 215 | 260 | 302 | 401 | |
| 55/45 | 104 | 136 | 166 | 193 | 253 | |
| 700 | 75/65 | - | - | 375 | 435 | 580 |
| 70/55 | - | - | 304 | 353 | 468 | |
| 55/45 | - | - | 193 | 225 | 295 | |
| 800 | 75/65 | - | - | 429 | 497 | 663 |
| 70/55 | - | - | 347 | 403 | 535 | |
| 55/45 | - | - | 221 | 258 | 338 | |
| 900 | 75/65 | - | - | 482 | 559 | 746 |
| 70/55 | - | - | 391 | 454 | 602 | |
| 55/45 | - | - | 248 | 290 | 380 | |
| 1000 | 75/65 | - | - | 536 | 621 | 829 |
| 70/55 | - | - | 434 | 504 | 669 | |
| 55/45 | - | - | 276 | 322 | 422 | |
| 1100 | 75/65 | - | - | 590 | 683 | 912 |
| 70/55 | - | - | 477 | 554 | 736 | |
| 55/45 | - | - | 304 | 354 | 464 | |
| 1200 | 75/65 | - | - | 643 | 745 | 995 |
| 70/55 | - | - | 521 | 605 | 803 | |
| 55/45 | - | - | 331 | 386 | 506 | |
| 1400 | 75/65 | - | - | 750 | 869 | 1161 |
| 70/55 | - | - | 608 | 706 | 936 | |
| 55/45 | - | - | 386 | 451 | 591 | |
| 1600 | 75/65 | - | - | 858 | 994 | 1326 |
| 70/55 | - | - | 694 | 806 | 1070 | |
| 55/45 | - | - | 442 | 515 | 675 | |
| 1800 | 75/65 | - | - | 965 | 1118 | - |
| 70/55 | - | - | 781 | 907 | - | |
| 55/45 | - | - | 497 | 580 | - | |
| 2000 | 75/65 | - | - | 1072 | 1242 | - |
| 70/55 | - | - | 868 | 1008 | - | |
| 55/45 | - | - | 552 | 644 | - |
| 20°C | 20 K | ||||
|---|---|---|---|---|---|
| Length L /mm/ | t1/t2 /°C/ | Height H /mm/ | |||
| 500 | 550 | 600 | 900 | ||
| 400 | 75/65 | 333 | 378 | 386 | 548 |
| 70/55 | 270 | 306 | 314 | 443 | |
| 55/45 | 174 | 194 | 201 | 280 | |
| 500 | 75/65 | 416 | 473 | 483 | 685 |
| 70/55 | 338 | 382 | 392 | 554 | |
| 55/45 | 217 | 243 | 251 | 351 | |
| 600 | 75/65 | 499 | 567 | 580 | 821 |
| 70/55 | 406 | 458 | 470 | 664 | |
| 55/45 | 260 | 291 | 301 | 421 | |
| 700 | 75/65 | 582 | 662 | 676 | 958 |
| 70/55 | 473 | 535 | 549 | 775 | |
| 55/45 | 304 | 340 | 351 | 491 | |
| 800 | 75/65 | 666 | 756 | 773 | 1095 |
| 70/55 | 541 | 611 | 627 | 886 | |
| 55/45 | 347 | 388 | 402 | 561 | |
| 900 | 75/65 | 749 | 851 | 869 | 1232 |
| 70/55 | 608 | 688 | 706 | 996 | |
| 55/45 | 391 | 437 | 452 | 631 | |
| 1000 | 75/65 | 832 | 945 | 966 | 1369 |
| 70/55 | 676 | 764 | 784 | 1107 | |
| 55/45 | 434 | 485 | 502 | 701 | |
| 1100 | 75/65 | 915 | 1040 | 1063 | 1506 |
| 70/55 | 744 | 840 | 862 | 1218 | |
| 55/45 | 477 | 534 | 552 | 771 | |
| 1200 | 75/65 | 998 | 1134 | 1159 | 1643 |
| 70/55 | 811 | 917 | 941 | 1328 | |
| 55/45 | 521 | 582 | 602 | 841 | |
| 1400 | 75/65 | 1165 | 1323 | 1352 | 1917 |
| 70/55 | 946 | 1070 | 1098 | 1550 | |
| 55/45 | 608 | 679 | 703 | 981 | |
| 1600 | 75/65 | 1331 | 1512 | 1546 | 2190 |
| 70/55 | 1082 | 1222 | 1254 | 1771 | |
| 55/45 | 694 | 776 | 803 | 1122 | |
| 1800 | 75/65 | 1498 | 1701 | 1739 | - |
| 70/55 | 1217 | 1375 | 1411 | - | |
| 55/45 | 781 | 873 | 904 | - | |
| 2000 | 75/65 | 1664 | 1890 | 1932 | - |
| 70/55 | 1352 | 1528 | 1568 | - | |
| 55/45 | 868 | 970 | 1004 | - |
| 20°C | 20W K | ||||
|---|---|---|---|---|---|
| Length L /mm/ | t1/t2 /°C/ | Height H /mm/ | |||
| 500 | 550 | 600 | 900 | ||
| 400 | 75/65 | 368 | 400 | 427 | 600 |
| 70/55 | 298 | 324 | 346 | 484 | |
| 55/45 | 189 | 206 | 219 | 306 | |
| 500 | 75/65 | 460 | 501 | 534 | 750 |
| 70/55 | 373 | 405 | 432 | 606 | |
| 55/45 | 237 | 258 | 274 | 383 | |
| 600 | 75/65 | 552 | 601 | 641 | 900 |
| 70/55 | 447 | 486 | 518 | 727 | |
| 55/45 | 284 | 309 | 329 | 460 | |
| 700 | 75/65 | 644 | 701 | 748 | 1050 |
| 70/55 | 522 | 567 | 605 | 848 | |
| 55/45 | 331 | 361 | 384 | 536 | |
| 800 | 75/65 | 736 | 801 | 854 | 1200 |
| 70/55 | 596 | 648 | 691 | 969 | |
| 55/45 | 378 | 412 | 438 | 613 | |
| 900 | 75/65 | 828 | 901 | 961 | 1350 |
| 70/55 | 671 | 729 | 778 | 1090 | |
| 55/45 | 426 | 464 | 493 | 689 | |
| 1000 | 75/65 | 920 | 1001 | 1068 | 1500 |
| 70/55 | 745 | 810 | 864 | 1211 | |
| 55/45 | 473 | 515 | 548 | 766 | |
| 1100 | 75/65 | 1012 | 1101 | 1175 | 1650 |
| 70/55 | 820 | 891 | 950 | 1332 | |
| 55/45 | 520 | 567 | 603 | 843 | |
| 1200 | 75/65 | 1104 | 1201 | 1282 | 1800 |
| 70/55 | 894 | 972 | 1037 | 1453 | |
| 55/45 | 568 | 618 | 658 | 919 | |
| 1400 | 75/65 | 1288 | 1401 | 1495 | 2100 |
| 70/55 | 1043 | 1134 | 1210 | 1695 | |
| 55/45 | 662 | 721 | 767 | 1072 | |
| 1600 | 75/65 | 1472 | 1602 | 1709 | 2400 |
| 70/55 | 1192 | 1296 | 1382 | 1938 | |
| 55/45 | 757 | 824 | 877 | 1226 | |
| 1800 | 75/65 | 1656 | 1802 | 1922 | - |
| 70/55 | 1341 | 1458 | 1555 | - | |
| 55/45 | 851 | 927 | 986 | - | |
| 2000 | 75/65 | 1840 | 2002 | 2136 | - |
| 70/55 | 1490 | 1620 | 1728 | - | |
| 55/45 | 946 | 1030 | 1096 | - |
