Hygiene Ventil Kompakt Middle
Моделі з цим маркуванням підходять для приміщень із підвищеними вимогами до гігієни. Це компактні радіатори Kompakt із центральним підключенням VKM без додаткової перехідної поверхні (конвектора), тобто серії типів 10 і 20.
- General Details

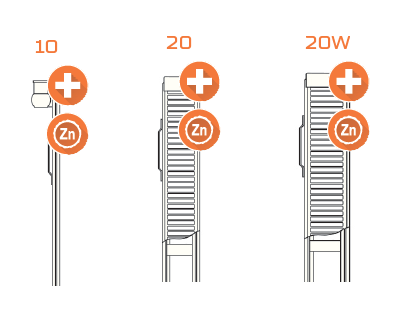

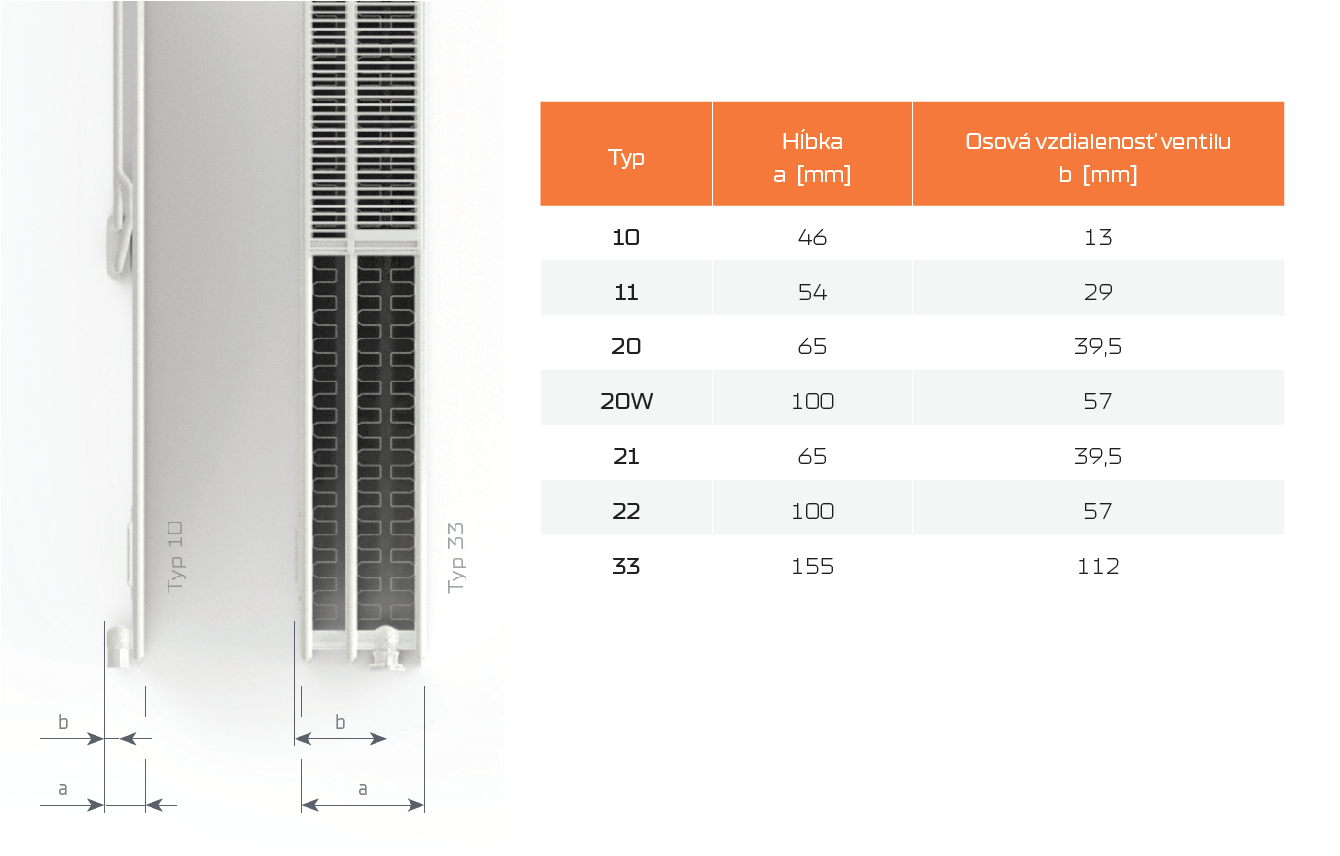

Моделі з цим позначенням підходять для приміщень із підвищеними вимогами до гігієни. Це радіатори Ventil Kompakt із нижнім центральним підключенням VKM без додаткової перехідної поверхні (конвектора), тобто серії типів 10 і 20. Тип 20 стандартно виготовляється шириною 65 мм. Якщо цього потребує замовник, можливе виготовлення типу 20 шириною 100 мм. Такі радіатори позначаються як 20W. Гігієнічні радіатори також можуть постачатися у виконанні PLAN, тобто з гладкою передньою поверхнею.
- Basic dimensions

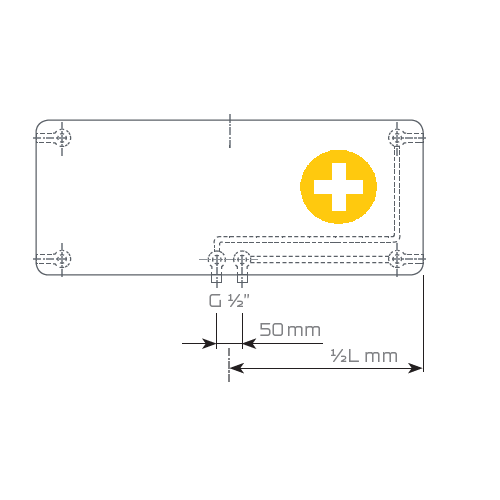

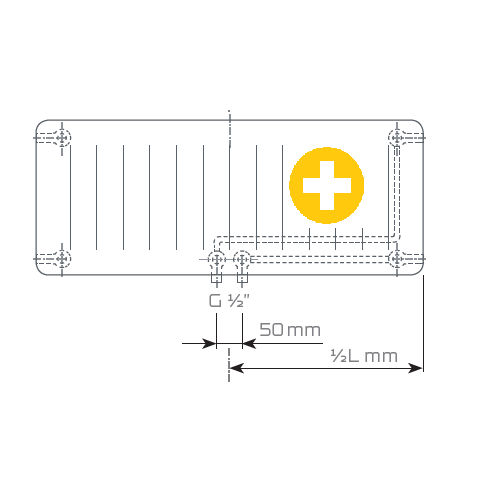

Výšky H 300, 400, 500, 600, 900 mm Dĺžky L 400 až 2000 mm, s krokom 100mm Pripojovací rozstup h = 50mm Pripojovací závit 6 x G 1/2″ vnútorný - Heating outputs
20°C 10 K, VK, VKM Length L /mm/ t1/t2 /°C/ Height H /mm/ 300 400 500 600 900 400 75/65 - - 214 248 332 70/55 - - 174 202 268 55/45 - - 110 129 169 500 75/65 171 222 268 311 415 70/55 138 179 217 252 334 55/45 87 114 138 161 211 600 75/65 205 266 322 373 497 70/55 166 215 260 302 401 55/45 104 136 166 193 253 700 75/65 - - 375 435 580 70/55 - - 304 353 468 55/45 - - 193 225 295 800 75/65 - - 429 497 663 70/55 - - 347 403 535 55/45 - - 221 258 338 900 75/65 - - 482 559 746 70/55 - - 391 454 602 55/45 - - 248 290 380 1000 75/65 - - 536 621 829 70/55 - - 434 504 669 55/45 - - 276 322 422 1100 75/65 - - 590 683 912 70/55 - - 477 554 736 55/45 - - 304 354 464 1200 75/65 - - 643 745 995 70/55 - - 521 605 803 55/45 - - 331 386 506 1400 75/65 - - 750 869 1161 70/55 - - 608 706 936 55/45 - - 386 451 591 1600 75/65 - - 858 994 1326 70/55 - - 694 806 1070 55/45 - - 442 515 675 1800 75/65 - - 965 1118 - 70/55 - - 781 907 - 55/45 - - 497 580 - 2000 75/65 - - 1072 1242 - 70/55 - - 868 1008 - 55/45 - - 552 644 - 20°C 20 VKM Length L /mm/ t1/t2 /°C/ Height H /mm/ 500 600 900 400 75/65 333 386 548 70/55 270 314 443 55/45 174 201 281 500 75/65 416 483 685 70/55 338 392 553 55/45 217 251 351 600 75/65 499 580 821 70/55 406 470 664 55/45 260 301 421 700 75/65 582 676 958 70/55 473 549 775 55/45 304 351 491 800 75/65 666 773 1095 70/55 541 627 885 55/45 347 402 561 900 75/65 749 869 1232 70/55 608 706 996 55/45 391 452 631 1000 75/65 832 966 1369 70/55 676 784 1107 55/45 434 502 701 1100 75/65 915 1063 1506 70/55 744 863 1217 55/45 477 552 771 1200 75/65 998 1159 1643 70/55 811 941 1328 55/45 521 602 842 1400 75/65 1165 1352 1917 70/55 946 1098 1549 55/45 608 703 982 1600 75/65 1331 1546 2190 70/55 1082 1254 1771 55/45 694 803 1122 1800 75/65 1498 1739 - 70/55 1217 1411 - 55/45 781 904 - 2000 75/65 1664 1932 - 70/55 1352 1568 - 55/45 868 1004 -
20°C 20 VKM PLAN Length L /mm/ t1/t2 /°C/ Height H /mm/ 500 600 900 400 75/65 309 358 495 70/55 252 291 401 55/45 162 187 255 500 75/65 386 447 619 70/55 315 364 501 55/45 203 234 319 600 75/65 463 536 742 70/55 377 436 601 55/45 243 281 383 700 75/65 540 626 866 70/55 440 509 701 55/45 284 328 447 800 75/65 618 715 990 70/55 503 582 802 55/45 324 374 510 900 75/65 695 805 1113 70/55 566 654 902 55/45 365 421 574 1000 75/65 832 894 1237 70/55 676 727 1002 55/45 434 468 638 1100 75/65 849 983 1361 70/55 692 800 1102 55/45 446 515 702 1200 75/65 926 1073 1484 70/55 755 872 1202 55/45 486 562 766 1400 75/65 1081 1252 1732 70/55 881 1018 1403 55/45 567 655 893 1600 75/65 1235 1430 1979 70/55 1006 1163 1603 55/45 648 749 1021 1800 75/65 1390 1609 - 70/55 1132 1309 - 55/45 729 842 - 2000 75/65 1544 1788 - 70/55 1258 1454 - 55/45 810 936 -
20°C 20W VKM Length L /mm/ t1/t2 /°C/ Height H /mm/ 500 600 900 400 75/65 368 427 600 70/55 298 346 484 55/45 189 219 306 500 75/65 460 534 750 70/55 373 432 606 55/45 237 274 383 600 75/65 552 641 900 70/55 447 518 727 55/45 284 329 460 700 75/65 644 748 1050 70/55 522 605 848 55/45 331 384 536 800 75/65 736 854 1200 70/55 596 691 969 55/45 378 438 613 900 75/65 828 961 1350 70/55 671 778 1090 55/45 426 493 689 1000 75/65 920 1068 1500 70/55 745 864 1211 55/45 473 548 766 1100 75/65 1012 1175 1650 70/55 820 950 1332 55/45 520 603 843 1200 75/65 1104 1282 1800 70/55 894 1037 1453 55/45 568 658 919 1400 75/65 1288 1495 2100 70/55 1043 1210 1695 55/45 662 767 1072 1600 75/65 1472 1709 2400 70/55 1192 1382 1938 55/45 757 877 1226 1800 75/65 1656 1922 - 70/55 1341 1555 - 55/45 851 986 - 2000 75/65 1840 2136 - 70/55 1490 1728 - 55/45 946 1096 -
20°C 20W VKM PLAN Length L /mm/ t1/t2 /°C/ Height H /mm/ 500 600 900 400 75/65 342 396 542 70/55 277 321 442 55/45 176 204 284 500 75/65 427 495 678 70/55 346 401 552 55/45 220 256 355 600 75/65 512 593 814 70/55 415 481 662 55/45 264 307 426 700 75/65 598 692 949 70/55 484 561 773 55/45 308 358 497 800 75/65 683 791 1085 70/55 554 642 883 55/45 352 409 568 900 75/65 769 890 1220 70/55 623 722 994 55/45 396 460 639 1000 75/65 854 989 1356 70/55 692 802 1104 55/45 440 511 710 1100 75/65 939 1088 1492 70/55 761 882 1214 55/45 484 562 781 1200 75/65 1025 1187 1627 70/55 830 962 1325 55/45 528 613 852 1400 75/65 1196 1385 1898 70/55 969 1123 1546 55/45 616 715 994 1600 75/65 1366 1582 2170 70/55 1107 1283 1766 55/45 704 818 1136 1800 75/65 1537 1780 - 70/55 1246 1444 - 55/45 792 920 - 2000 75/65 1708 1978 - 70/55 1384 1604 - 55/45 880 1022 - - Overview of types

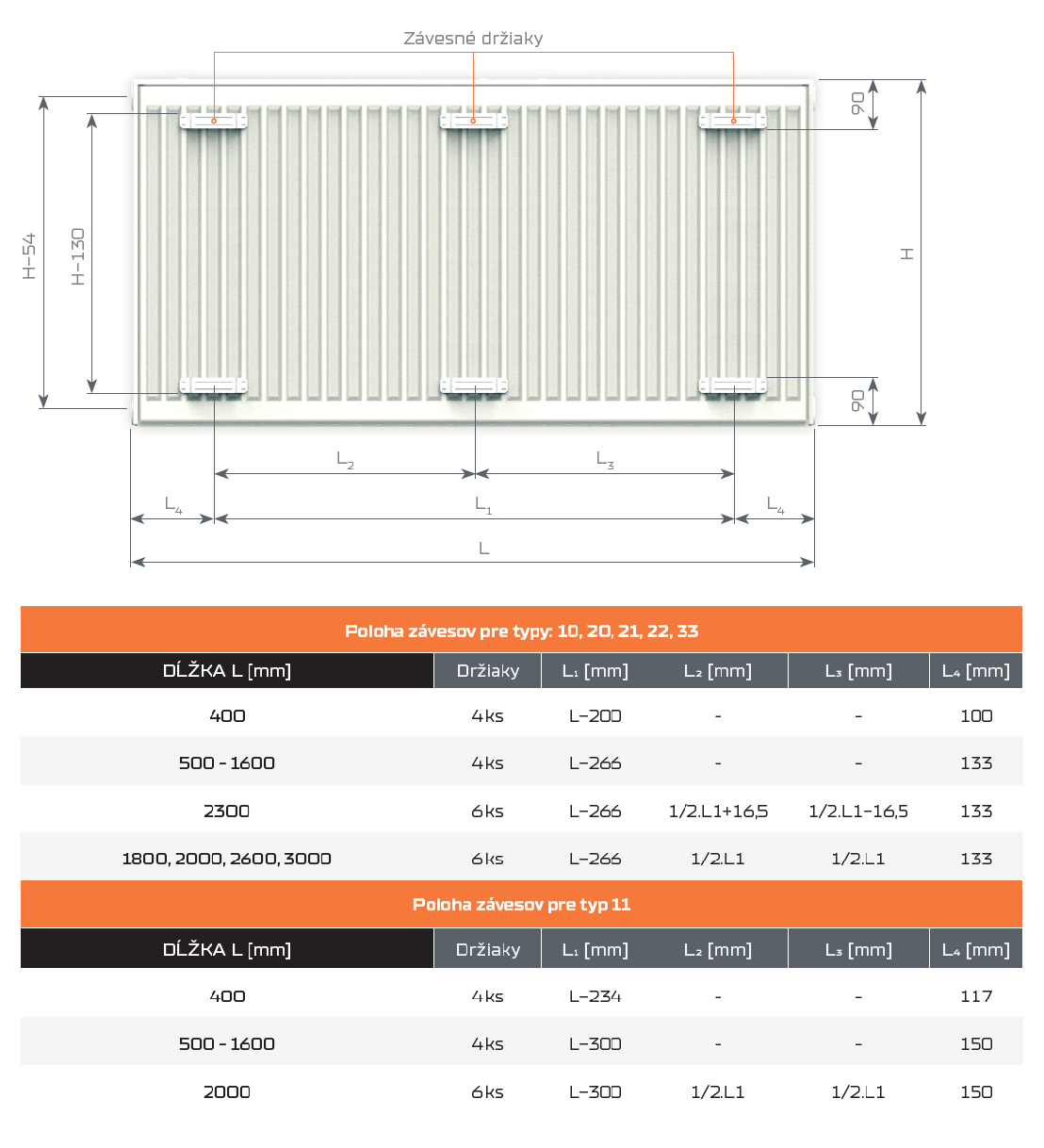

- Installation of radiators
- Documents
