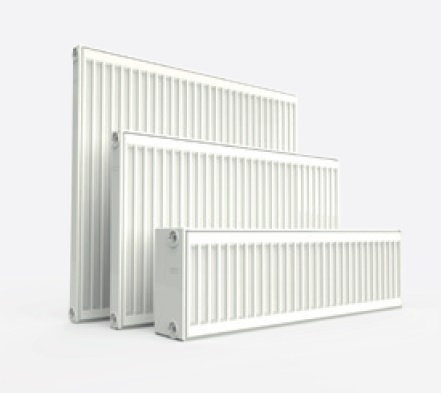

Kompakt
Базовий модельний ряд радіаторів із бічним 4-точковим підключенням та профільованою панеллю з вертикальними каналами. Радіатор оснащений боковими кришками та верхньою ґраткою.
- General Details
Панелі радіаторів виготовляються зі сталевого листа шляхом зварювання двох штампованих елементів шовним зварюванням. Відстань між вертикальними каналами на панелях становить 33,33 мм, що дозволяє виробляти панелі з кратною довжиною 100 мм. До панелей можуть приварюватися конвектори, тобто додаткова перехідна поверхня зі сталевого листа. Її призначення — збільшити загальну площу нагрівального елемента й таким чином досягти підвищення тепловіддачі. Окремі серії типів радіаторів складаються з різної кількості панелей і конвекторів. Перша цифра у позначенні типу означає кількість панелей, друга — кількість конвекторів. Окремі типи виробляються у конструкційних висотах 300, 400, 500, 600 та 900 мм, а тип, призначений для реконструкцій, — у висоті 550 мм. Довжина варіюється від 400 мм до 3000 мм, але може бути обмежена для окремих моделей. Поверхнева обробка виконується безперервним способом на виробничій лінії. Стандартний колірний відтінок — RAL 9016.
- Dimensions

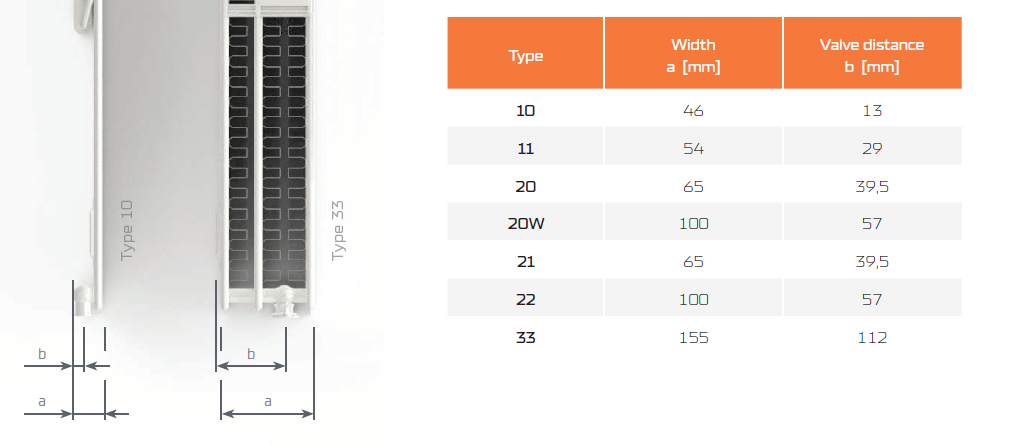

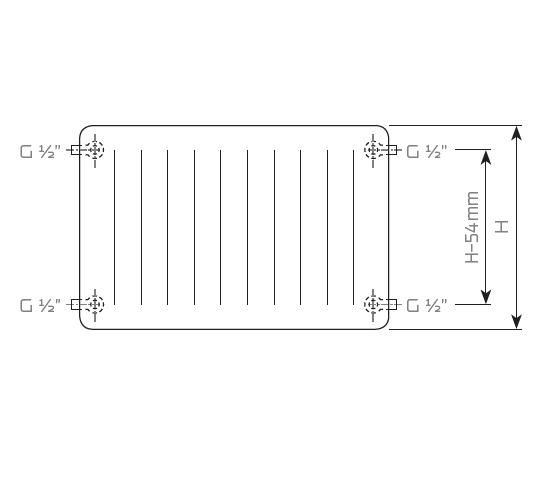

Height H 300, 400, 500, 550, 600, 900 mm Length L from 400 up to 3000 mm, pitch 100mm Connecting pitch h = H -54mm Connecting thread 4 x G 1/2″ inner - Heating outputs
20°C 10 K, VK, VKM Length L /mm/ t1/t2 /°C/ Height H /mm/ 300 400 500 600 900 400 75/65 - - 214 248 332 70/55 - - 174 202 268 55/45 - - 110 129 169 500 75/65 171 222 268 311 415 70/55 138 179 217 252 334 55/45 87 114 138 161 211 600 75/65 205 266 322 373 497 70/55 166 215 260 302 401 55/45 104 136 166 193 253 700 75/65 - - 375 435 580 70/55 - - 304 353 468 55/45 - - 193 225 295 800 75/65 - - 429 497 663 70/55 - - 347 403 535 55/45 - - 221 258 338 900 75/65 - - 482 559 746 70/55 - - 391 454 602 55/45 - - 248 290 380 1000 75/65 - - 536 621 829 70/55 - - 434 504 669 55/45 - - 276 322 422 1100 75/65 - - 590 683 912 70/55 - - 477 554 736 55/45 - - 304 354 464 1200 75/65 - - 643 745 995 70/55 - - 521 605 803 55/45 - - 331 386 506 1400 75/65 - - 750 869 1161 70/55 - - 608 706 936 55/45 - - 386 451 591 1600 75/65 - - 858 994 1326 70/55 - - 694 806 1070 55/45 - - 442 515 675 1800 75/65 - - 965 1118 - 70/55 - - 781 907 - 55/45 - - 497 580 - 2000 75/65 - - 1072 1242 - 70/55 - - 868 1008 - 55/45 - - 552 644 - 20°C 11 K, VK, VKM Length L /mm/ t1/t2 /°C/ Height H /mm/ 300 400 500 600 900 400 75/65 218 276 330 384 538 70/55 177 223 268 311 434 55/45 113 142 170 197 274 500 75/65 273 345 413 480 673 70/55 221 279 335 389 542 55/45 141 178 213 247 342 600 75/65 327 413 496 576 807 70/55 265 335 401 466 651 55/45 169 213 255 296 410 700 75/65 382 482 578 672 942 70/55 309 391 468 544 759 55/45 197 249 298 345 479 800 75/65 436 551 661 768 1076 70/55 354 446 535 622 868 55/45 226 284 340 394 547 900 75/65 491 620 743 864 1211 70/55 398 502 602 699 976 55/45 254 320 383 444 616 1000 75/65 545 689 826 960 1345 70/55 442 558 669 777 1085 55/45 282 356 425 493 684 1100 75/65 600 758 909 1056 1480 70/55 486 614 736 855 1193 55/45 310 392 468 542 752 1200 75/65 654 827 991 1152 1614 70/55 530 670 803 932 1302 55/45 338 427 510 592 821 1400 75/65 763 965 1156 1344 1883 70/55 619 781 937 1088 1519 55/45 395 498 595 690 958 1600 75/65 872 1102 1322 1536 2152 70/55 707 893 1070 1243 1735 55/45 451 569 680 789 1094 1800 75/65 981 1240 1487 1728 - 70/55 796 1005 1204 1399 - 55/45 508 640 765 887 - 2000 75/65 1090 1378 1652 1920 - 70/55 884 1116 1338 1554 - 55/45 564 711 850 986 -
20°C 20 K Length L /mm/ t1/t2 /°C/ Height H /mm/ 500 550 600 900 400 75/65 333 378 386 548 70/55 270 306 314 443 55/45 174 194 201 280 500 75/65 416 473 483 685 70/55 338 382 392 554 55/45 217 243 251 351 600 75/65 499 567 580 821 70/55 406 458 470 664 55/45 260 291 301 421 700 75/65 582 662 676 958 70/55 473 535 549 775 55/45 304 340 351 491 800 75/65 666 756 773 1095 70/55 541 611 627 886 55/45 347 388 402 561 900 75/65 749 851 869 1232 70/55 608 688 706 996 55/45 391 437 452 631 1000 75/65 832 945 966 1369 70/55 676 764 784 1107 55/45 434 485 502 701 1100 75/65 915 1040 1063 1506 70/55 744 840 862 1218 55/45 477 534 552 771 1200 75/65 998 1134 1159 1643 70/55 811 917 941 1328 55/45 521 582 602 841 1400 75/65 1165 1323 1352 1917 70/55 946 1070 1098 1550 55/45 608 679 703 981 1600 75/65 1331 1512 1546 2190 70/55 1082 1222 1254 1771 55/45 694 776 803 1122 1800 75/65 1498 1701 1739 - 70/55 1217 1375 1411 - 55/45 781 873 904 - 2000 75/65 1664 1890 1932 - 70/55 1352 1528 1568 - 55/45 868 970 1004 -
20°C 21 K Length L /mm/ t1/t2 /°C/ Height H /mm/ 300 400 500 550 600 900 400 75/65 301 375 446 483 515 715 70/55 242 302 358 388 413 574 55/45 153 190 224 244 258 359 500 75/65 376 469 558 604 644 894 70/55 303 377 448 486 517 718 55/45 191 237 281 305 323 449 600 75/65 451 562 669 725 772 1073 70/55 364 452 538 583 620 862 55/45 229 284 337 365 387 538 700 75/65 526 656 781 846 901 1252 70/55 424 528 627 680 723 1005 55/45 267 332 393 426 452 628 800 75/65 602 750 892 966 1030 1430 70/55 485 603 717 777 826 1149 55/45 306 379 449 487 516 718 900 75/65 677 843 1004 1087 1158 1609 70/55 545 679 806 874 930 1292 55/45 344 427 505 548 581 807 1000 75/65 752 937 1115 1208 1287 1788 70/55 606 754 896 971 1033 1436 55/45 382 474 561 609 645 897 1100 75/65 827 1031 1227 1329 1416 1967 70/55 667 829 986 1068 1136 1580 55/45 420 521 617 670 710 987 1200 75/65 902 1124 1338 1450 1544 2146 70/55 727 905 1075 1165 1240 1723 55/45 458 569 673 731 774 1076 1400 75/65 1053 1312 1561 1691 1802 2503 70/55 848 1056 1254 1359 1446 2010 55/45 535 664 785 853 903 1256 1600 75/65 1203 1499 1784 1933 2059 2861 70/55 970 1206 1434 1554 1653 2298 55/45 611 758 898 974 1032 1435 1800 75/65 1354 1687 2007 2174 2317 - 70/55 1091 1357 1613 1748 1859 - 55/45 688 853 1010 1096 1161 - 2000 75/65 1504 1874 2230 2416 2574 - 70/55 1212 1508 1792 1942 2066 - 55/45 764 948 1122 1218 1290 - 2300 75/65 - - 2565 - 2960 - 70/55 - - 2061 - 2376 - 55/45 - - 1290 - 1484 - 2600 75/65 - - 2899 - 3346 - 70/55 - - 2330 - 2686 - 55/45 - - 1459 - 1677 - 3000 75/65 - - 3345 - 3861 - 70/55 - - 2688 - 3099 - 55/45 - - 1683 - 1935 -
20°C 22 K Length L /mm/ t1/t2 /°C/ Height H /mm/ 300 400 500 550 600 900 400 75/65 393 493 588 638 679 939 70/55 318 398 474 614 547 756 55/45 202 252 299 324 344 475 500 75/65 492 617 735 797 849 1174 70/55 398 498 593 643 684 945 55/45 252 315 374 405 430 594 600 75/65 590 740 882 956 1019 1409 70/55 477 597 711 771 820 1134 55/45 302 377 448 486 515 712 700 75/65 688 863 1029 1116 1189 1644 70/55 557 697 830 900 957 1323 55/45 353 440 523 567 601 831 800 75/65 786 986 1176 1275 1358 1878 70/55 636 796 948 1028 1094 1512 55/45 403 503 598 648 687 950 900 75/65 885 1110 1323 1435 1528 2113 70/55 716 896 1067 1157 1230 1701 55/45 454 566 672 729 773 1068 1000 75/65 983 1233 1470 1594 1698 2348 70/55 795 995 1185 1285 1367 1890 55/45 504 629 747 810 859 1187 1100 75/65 1081 1356 1617 1753 1868 2583 70/55 875 1095 1304 1414 1504 2079 55/45 554 692 822 891 945 1306 1200 75/65 1180 1480 1764 1913 2038 2818 70/55 954 1194 1422 1542 1640 2268 55/45 605 755 896 972 1031 1424 1400 75/65 1376 1726 2058 2232 2377 3287 70/55 1113 1393 1659 1799 1914 2646 55/45 706 881 1046 1134 1203 1662 1600 75/65 1573 1973 2352 2550 2717 2757 70/55 1272 1592 1896 2056 2187 3024 55/45 806 1006 1195 1296 1374 1899 1800 75/65 1769 2219 2646 2869 3056 4226 70/55 1431 1791 2133 2313 2461 3402 55/45 907 1132 1345 1458 1546 2137 2000 75/65 1966 2466 2940 3188 3396 4696 70/55 1590 1990 2370 2570 2734 3780 55/45 1008 1258 1494 1620 1718 2374 2300 75/65 2261 2836 3381 - 3905 - 70/55 1829 2289 2726 - 3144 - 55/45 1159 1447 1718 - 1976 - 2600 75/65 2556 3206 3822 - 4415 - 70/55 2067 2587 3081 - 3554 - 55/45 1310 1635 1942 - 2233 - 3000 75/65 2949 3699 4410 - 5094 - 70/55 2385 2985 3555 - 4101 - 55/45 1512 1887 2241 - 2577 -
20°C 33 K Length L /mm/ t1/t2 /°C/ Height H /mm/ 300 400 500 550 600 900 400 75/65 555 700 836 906 964 1307 70/55 450 566 674 729 775 1048 55/45 286 358 424 458 485 653 500 75/65 694 876 1046 1133 1205 1634 70/55 562 707 843 912 969 1310 55/45 357 447 530 573 607 817 600 75/65 833 1051 1255 1359 1446 1960 70/55 674 848 1011 1094 1162 1572 55/45 428 536 636 687 728 980 700 75/65 972 1226 1464 1586 1687 2287 70/55 787 990 1180 1276 1356 1834 55/45 500 626 742 802 849 1143 800 75/65 1110 1401 1673 1812 1928 2614 70/55 899 1131 1348 1458 1550 2096 55/45 571 715 848 916 970 1306 900 75/65 1249 1576 1882 2039 2169 2940 70/55 1012 1273 1517 1641 1743 2358 55/45 643 805 954 1031 1092 1470 1000 75/65 1388 1751 2091 2265 2410 3267 70/55 1124 1414 1685 1823 1937 2620 55/45 714 894 1060 1145 1213 1633 1100 75/65 1527 1926 2300 2492 2651 3594 70/55 1236 1555 1854 2005 2131 2882 55/45 785 983 1166 1260 1334 1796 1200 75/65 1666 2101 2509 2718 2892 3920 70/55 1349 1697 2022 2188 2324 3144 55/45 857 1073 1272 1374 1456 1960 1400 75/65 1943 2451 2927 3171 3374 4574 70/55 1574 1980 2359 2552 2712 3668 55/45 1000 1252 1484 1603 1698 2286 1600 75/65 2221 2802 3346 3624 3856 5227 70/55 1798 2262 2696 2917 3099 4192 55/45 1142 1430 1696 1832 1941 2613 1800 75/65 2498 3152 3764 4077 4338 5881 70/55 2023 2545 3033 3281 3487 4716 55/45 1285 1609 1908 2061 2183 2939 2000 75/65 2776 3502 4182 4530 4820 6534 70/55 2248 2828 3370 3646 3874 5240 55/45 1428 1788 2120 2290 2426 3266 2300 75/65 3192 4027 4809 - 5543 - 70/55 2585 3252 3876 - 4455 - 55/45 1642 2056 24438 - 2790 - 2600 75/65 3609 4553 5437 - 6266 - 70/55 2922 3676 4381 - 5036 - 55/45 1856 23244 2756 - 3154 - 3000 75/65 4164 5253 6273 - 7230 - 70/55 3372 4242 5055 - 5811 - 55/45 2142 2686 3180 - 3639 - - Overview of types

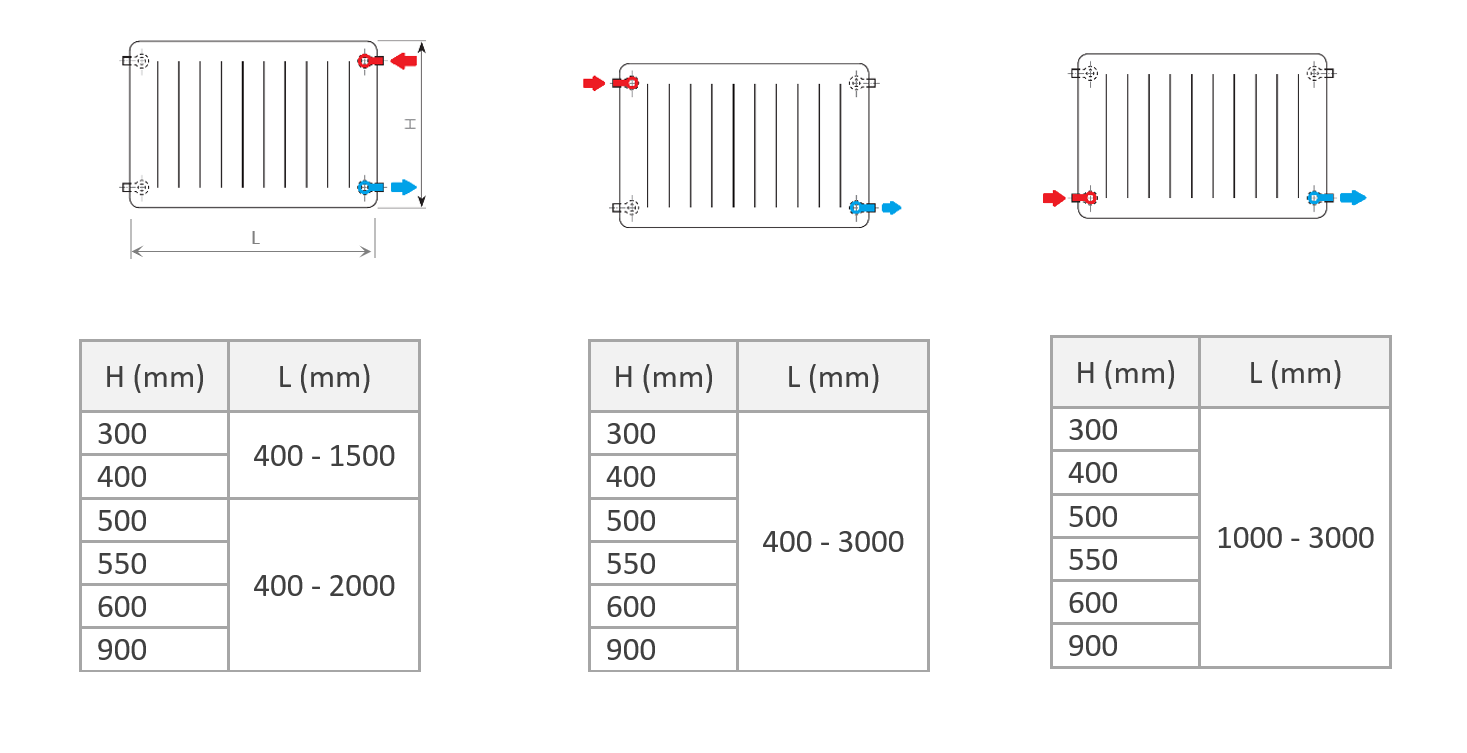

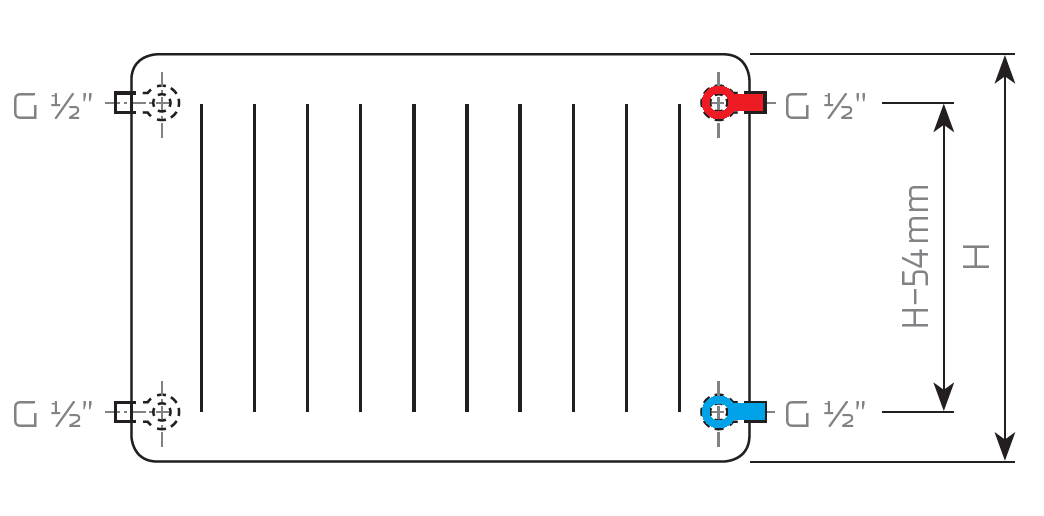

- Recommended connection methods
- Documents
