Ventil Kompakt Middle
Базовий модельний ряд радіаторів із 6-точковим нижнім підключенням посередині корпусу та профільованою панеллю з вертикальними каналами. У комплект входить вентильна вставка, розташована з правого боку. Радіатор оснащений боковими кришками та верхньою ґраткою.
- General Details

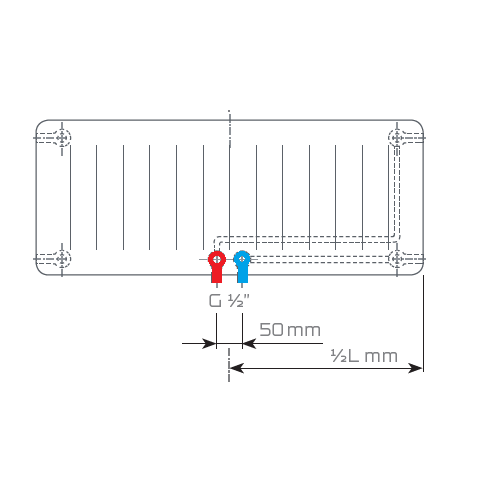

Радіатори з 6-точковим підключенням та вбудованою вентильною вставкою. Комплект дозволяє підключення радіатора знизу, при цьому вентиль завжди розташований з правого боку радіатора. Такі радіатори називаються VKM і виготовляються довжиною до 2000 мм.

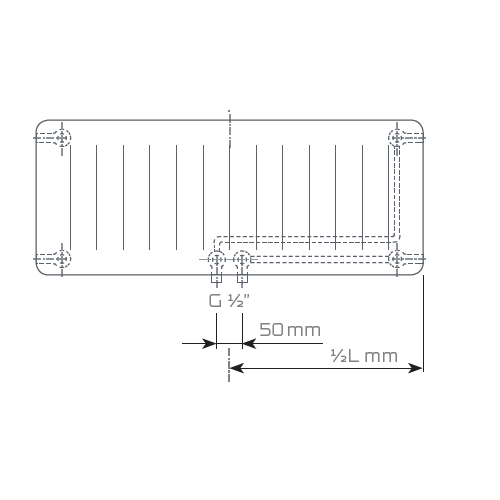

- Dimensions
Height H 300, 400, 500, 600, 900 mm Length L 400 až 2000 mm, incr. 100mm Connecting pitch h = 50mm Thread 6 x G 1/2″ inner - Heating outputs

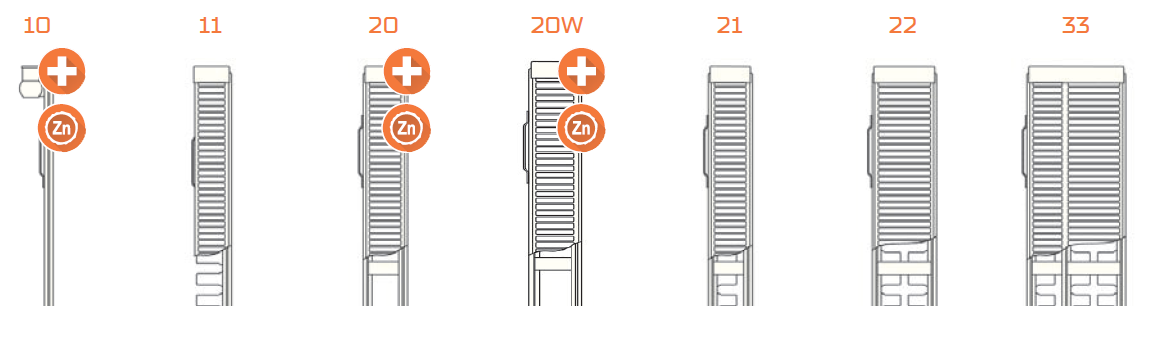

20°C 10 K, VK, VKM Length L /mm/ t1/t2 /°C/ Height H /mm/ 300 400 500 600 900 400 75/65 - - 214 248 332 70/55 - - 174 202 268 55/45 - - 110 129 169 500 75/65 171 222 268 311 415 70/55 138 179 217 252 334 55/45 87 114 138 161 211 600 75/65 205 266 322 373 497 70/55 166 215 260 302 401 55/45 104 136 166 193 253 700 75/65 - - 375 435 580 70/55 - - 304 353 468 55/45 - - 193 225 295 800 75/65 - - 429 497 663 70/55 - - 347 403 535 55/45 - - 221 258 338 900 75/65 - - 482 559 746 70/55 - - 391 454 602 55/45 - - 248 290 380 1000 75/65 - - 536 621 829 70/55 - - 434 504 669 55/45 - - 276 322 422 1100 75/65 - - 590 683 912 70/55 - - 477 554 736 55/45 - - 304 354 464 1200 75/65 - - 643 745 995 70/55 - - 521 605 803 55/45 - - 331 386 506 1400 75/65 - - 750 869 1161 70/55 - - 608 706 936 55/45 - - 386 451 591 1600 75/65 - - 858 994 1326 70/55 - - 694 806 1070 55/45 - - 442 515 675 1800 75/65 - - 965 1118 - 70/55 - - 781 907 - 55/45 - - 497 580 - 2000 75/65 - - 1072 1242 - 70/55 - - 868 1008 - 55/45 - - 552 644 - 20°C 11 K, VK, VKM Length L /mm/ t1/t2 /°C/ Height H /mm/ 300 400 500 600 900 400 75/65 218 276 330 384 538 70/55 177 223 268 311 434 55/45 113 142 170 197 274 500 75/65 273 345 413 480 673 70/55 221 279 335 389 542 55/45 141 178 213 247 342 600 75/65 327 413 496 576 807 70/55 265 335 401 466 651 55/45 169 213 255 296 410 700 75/65 382 482 578 672 942 70/55 309 391 468 544 759 55/45 197 249 298 345 479 800 75/65 436 551 661 768 1076 70/55 354 446 535 622 868 55/45 226 284 340 394 547 900 75/65 491 620 743 864 1211 70/55 398 502 602 699 976 55/45 254 320 383 444 616 1000 75/65 545 689 826 960 1345 70/55 442 558 669 777 1085 55/45 282 356 425 493 684 1100 75/65 600 758 909 1056 1480 70/55 486 614 736 855 1193 55/45 310 392 468 542 752 1200 75/65 654 827 991 1152 1614 70/55 530 670 803 932 1302 55/45 338 427 510 592 821 1400 75/65 763 965 1156 1344 1883 70/55 619 781 937 1088 1519 55/45 395 498 595 690 958 1600 75/65 872 1102 1322 1536 2152 70/55 707 893 1070 1243 1735 55/45 451 569 680 789 1094 1800 75/65 981 1240 1487 1728 - 70/55 796 1005 1204 1399 - 55/45 508 640 765 887 - 2000 75/65 1090 1378 1652 1920 - 70/55 884 1116 1338 1554 - 55/45 564 711 850 986 -
20°C 20 VKM Length L /mm/ t1/t2 /°C/ Height H /mm/ 500 600 900 400 75/65 333 386 548 70/55 270 314 443 55/45 174 201 281 500 75/65 416 483 685 70/55 338 392 553 55/45 217 251 351 600 75/65 499 580 821 70/55 406 470 664 55/45 260 301 421 700 75/65 582 676 958 70/55 473 549 775 55/45 304 351 491 800 75/65 666 773 1095 70/55 541 627 885 55/45 347 402 561 900 75/65 749 869 1232 70/55 608 706 996 55/45 391 452 631 1000 75/65 832 966 1369 70/55 676 784 1107 55/45 434 502 701 1100 75/65 915 1063 1506 70/55 744 863 1217 55/45 477 552 771 1200 75/65 998 1159 1643 70/55 811 941 1328 55/45 521 602 842 1400 75/65 1165 1352 1917 70/55 946 1098 1549 55/45 608 703 982 1600 75/65 1331 1546 2190 70/55 1082 1254 1771 55/45 694 803 1122 1800 75/65 1498 1739 - 70/55 1217 1411 - 55/45 781 904 - 2000 75/65 1664 1932 - 70/55 1352 1568 - 55/45 868 1004 -
20°C 21 VKM Length L /mm/ t1/t2 /°C/ Height H /mm/ 300 400 500 600 900 400 75/65 301 375 446 515 715 70/55 242 302 358 413 574 55/45 153 190 224 258 359 500 75/65 376 469 558 644 894 70/55 303 377 448 517 718 55/45 191 237 281 323 449 600 75/65 451 562 669 772 1073 70/55 364 452 538 620 862 55/45 229 284 337 387 538 700 75/65 526 656 781 901 1252 70/55 424 528 627 723 1005 55/45 267 332 393 452 628 800 75/65 602 750 892 1030 1430 70/55 485 603 717 826 1149 55/45 306 379 449 516 718 900 75/65 677 843 1004 1158 1609 70/55 545 679 806 930 1292 55/45 344 427 505 581 807 1000 75/65 752 937 1115 1287 1788 70/55 606 754 896 1033 1436 55/45 382 474 561 645 897 1100 75/65 827 1031 1227 1416 1967 70/55 667 829 986 1136 1580 55/45 420 521 617 710 987 1200 75/65 902 1124 1338 1544 2146 70/55 727 905 1075 1240 1723 55/45 458 569 673 774 1076 1400 75/65 1053 1312 1561 1802 2503 70/55 848 1056 1254 1446 2010 55/45 535 664 785 903 1256 1600 75/65 1203 1499 1784 2059 2861 70/55 970 1206 1434 1653 2298 55/45 611 758 898 1032 1435 1800 75/65 1354 1687 2007 2317 - 70/55 1091 1357 1613 1859 - 55/45 688 853 1010 1161 - 2000 75/65 1504 1874 2230 2574 - 70/55 1212 1508 1792 2066 - 55/45 764 948 1122 1290 -
20°C 22 VKM Length L /mm/ t1/t2 /°C/ Height H /mm/ 300 400 500 600 900 400 75/65 393 493 588 679 939 70/55 318 398 474 547 756 55/45 202 252 299 344 475 500 75/65 492 617 735 849 1174 70/55 398 498 593 684 945 55/45 252 315 374 430 594 600 75/65 590 740 882 1019 1409 70/55 477 597 711 820 1134 55/45 302 377 448 515 712 700 75/65 688 863 1029 1189 1644 70/55 557 697 830 957 1323 55/45 353 440 523 601 831 800 75/65 786 986 1176 1358 1878 70/55 636 796 948 1094 1512 55/45 403 503 598 687 950 900 75/65 885 1110 1323 1528 2113 70/55 716 896 1067 1230 1701 55/45 454 566 672 773 1068 1000 75/65 983 1233 1470 1698 2348 70/55 795 995 1185 1367 1890 55/45 504 629 747 859 1187 1100 75/65 1081 1356 1617 1868 2583 70/55 875 1095 1304 1504 2079 55/45 554 692 822 945 1306 1200 75/65 1180 1480 1764 2038 2818 70/55 954 1194 1422 1640 2268 55/45 605 755 896 1031 1424 1400 75/65 1376 1726 2058 2377 3287 70/55 1113 1393 1659 1914 2646 55/45 706 881 1046 1203 1662 1600 75/65 1573 1973 2352 2717 2757 70/55 1272 1592 1896 2187 3024 55/45 806 1006 1195 1374 1899 1800 75/65 1769 2219 2646 3056 4226 70/55 1431 1791 2133 2461 3402 55/45 907 1132 1345 1546 2137 2000 75/65 1966 2466 2940 3396 4696 70/55 1590 1990 2370 2734 3780 55/45 1008 1258 1494 1718 2374
20°C 33 VKM Length L /mm/ t1/t2 /°C/ Height H /mm/ 300 400 500 600 900 400 75/65 555 700 836 964 1307 70/55 450 566 674 775 1048 55/45 286 358 424 485 653 500 75/65 694 876 1046 1205 1634 70/55 562 707 843 969 1310 55/45 357 447 530 607 817 600 75/65 833 1051 1255 1446 1960 70/55 674 848 1011 1162 1572 55/45 428 536 636 728 980 700 75/65 972 1226 1464 1687 2287 70/55 787 990 1180 1356 1834 55/45 500 626 742 849 1143 800 75/65 1110 1401 1673 1928 2614 70/55 899 1131 1348 1550 2096 55/45 571 715 848 970 1306 900 75/65 1249 1576 1882 2169 2940 70/55 1012 1273 1517 1743 2358 55/45 643 805 954 1092 1470 1000 75/65 1388 1751 2091 2410 3267 70/55 1124 1414 1685 1937 2620 55/45 714 894 1060 1213 1633 1100 75/65 1527 1926 2300 2651 3594 70/55 1236 1555 1854 2131 2882 55/45 785 983 1166 1334 1796 1200 75/65 1666 2101 2509 2892 3920 70/55 1349 1697 2022 2324 3144 55/45 857 1073 1272 1456 1960 1400 75/65 1943 2451 2927 3374 4574 70/55 1574 1980 2359 2712 3668 55/45 1000 1252 1484 1698 2286 1600 75/65 2221 2802 3346 3856 5227 70/55 1798 2262 2696 3099 4192 55/45 1142 1430 1696 1941 2613 1800 75/65 2498 3152 3764 4338 5881 70/55 2023 2545 3033 3487 4716 55/45 1285 1609 1908 2183 2939 2000 75/65 2776 3502 4182 4820 6534 70/55 2248 2828 3370 3874 5240 55/45 1428 1788 2120 2426 3266 - Overview of types
- Installation of radiators
- Documents
- Related Products
Brackets
Елементи для монтажу радіаторів
Ventil Kompakt

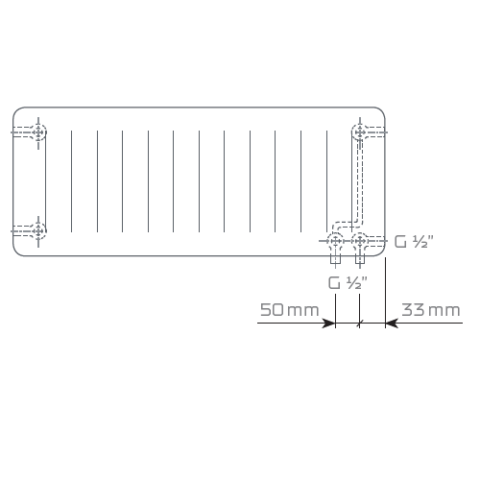

Базовий модельний ряд радіаторів із 6-точковим нижнім підключенням та профільованою панеллю з вертикальними каналами. У комплект входить вентильна вставка, розташована з правого боку (VK) або з лівого боку (VKL) радіатора. Радіатор оснащений боковими кришками та верхньою ґраткою.

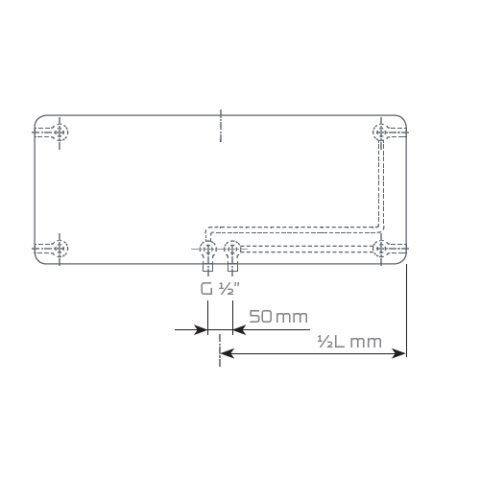

Plan Ventil Kompakt Middle
