Plan Kompakt
Гладка передня поверхня робить класичний радіатор дизайнерським елементом, що гармонійно вписується в будь-який інтер’єр.
- General Details
Це радіатори Kompakt із гладкою передньою поверхнею зі сталевого листа, яка приклеюється до панелі спеціальним еластичним герметиком. Поверхнева обробка передньої панелі ідентична поверхневій обробці радіатора. Цю модифікацію можна застосувати до будь-якої моделі, типу чи розмірного ряду з обмеженням довжини до 2000 мм.
- Basic dimensions

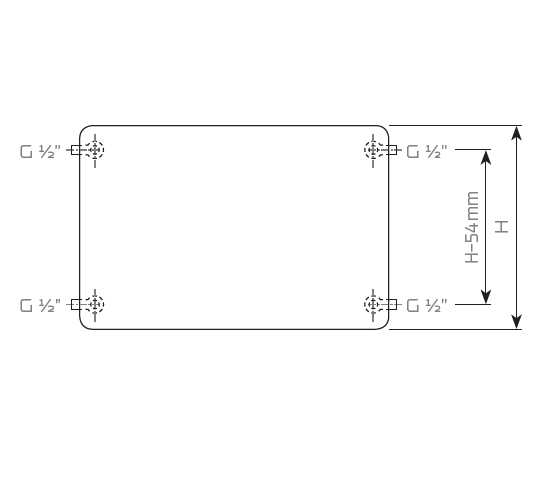

Výšky H 300, 400, 500, 550, 600, 900 mm Dĺžky L 400 až 2000 mm, s krokom 100 mm Pripojovací rozstup h = H -54 mm Pripojovací závit 4 x G 1/2″ vnútorný - Heating outputs
20°C 11 K, VK, VKM PLAN Length L /mm/ t1/t2 /°C/ Height H /mm/ 300 400 500 600 900 400 75/65 202 250 296 344 495 70/55 164 203 241 279 402 55/45 105 130 154 179 258 500 75/65 253 312 371 430 619 70/55 206 254 301 349 503 55/45 132 163 193 224 323 600 75/65 304 374 445 516 742 70/55 247 304 361 419 604 55/45 158 195 231 268 388 700 75/65 354 437 519 602 866 70/55 288 355 421 489 704 55/45 184 228 270 313 452 800 75/65 405 499 593 688 990 70/55 329 406 482 558 805 55/45 210 260 308 358 517 900 75/65 455 562 667 774 1113 70/55 370 456 542 628 905 55/45 237 293 347 402 581 1000 75/65 506 624 741 860 1237 70/55 411 507 602 698 1006 55/45 263 325 385 447 646 1100 75/65 557 686 815 946 1361 70/55 452 558 662 768 1107 55/45 289 358 424 492 711 1200 75/65 607 749 889 1032 1484 70/55 493 608 722 838 1207 55/45 316 390 462 536 775 1400 75/65 708 874 1037 1204 1732 70/55 575 710 843 977 1408 55/45 368 455 539 626 904 1600 75/65 810 998 1186 1376 1979 70/55 658 811 963 1117 1610 55/45 421 520 616 715 1034 1800 75/65 911 1123 1334 1548 - 70/55 740 913 1084 1256 - 55/45 473 585 693 805 - 2000 75/65 1012 1248 1482 1720 - 70/55 822 1014 1204 1396 - 55/45 526 650 770 894 - 20°C 20 K PLAN Length L /mm/ t1/t2 /°C/ Height H /mm/ 500 550 600 900 400 75/65 309 335 358 495 70/55 252 272 291 401 55/45 162 173 187 255 500 75/65 386 419 447 619 70/55 315 340 364 501 55/45 203 216 234 319 600 75/65 463 503 536 742 70/55 377 407 436 601 55/45 243 259 281 383 700 75/65 540 587 626 866 70/55 440 475 509 701 55/45 284 302 328 447 800 75/65 618 670 715 990 70/55 503 543 582 802 55/45 324 346 374 510 900 75/65 695 754 805 1113 70/55 566 611 654 902 55/45 365 389 421 574 1000 75/65 832 838 894 1237 70/55 676 679 727 1002 55/45 434 432 468 638 1100 75/65 849 922 983 1361 70/55 692 747 800 1102 55/45 446 475 515 702 1200 75/65 926 1006 1073 1484 70/55 755 815 872 1202 55/45 486 518 562 766 1400 75/65 1081 1173 1252 1732 70/55 881 951 1018 1403 55/45 567 605 655 893 1600 75/65 1235 1341 1430 1979 70/55 1006 1086 1163 1603 55/45 648 691 749 1021 1800 75/65 1390 1508 1609 - 70/55 1132 1222 1309 - 55/45 729 778 842 - 2000 75/65 1544 1676 1788 - 70/55 1258 1358 1454 - 55/45 810 864 936 -
20°C 21 K PLAN Length L /mm/ t1/t2 /°C/ Height H /mm/ 300 400 500 550 600 900 400 75/65 279 342 402 434 461 630 70/55 226 276 325 350 371 507 55/45 143 175 205 220 234 318 500 75/65 349 428 503 543 576 788 70/55 282 346 406 438 464 634 55/45 179 219 256 276 292 398 600 75/65 418 513 604 651 691 945 70/55 338 415 487 525 557 761 55/45 215 263 307 331 350 478 700 75/65 488 599 704 760 806 1103 70/55 395 484 568 613 650 888 55/45 251 307 358 386 409 557 800 75/65 558 684 805 868 922 1260 70/55 451 553 650 700 742 1014 55/45 286 350 410 441 467 637 900 75/65 627 770 905 977 1037 1418 70/55 508 622 731 788 835 1141 55/45 322 394 461 496 526 716 1000 75/65 697 855 1006 1085 1152 1575 70/55 564 691 812 875 928 1268 55/45 358 438 512 551 584 796 1100 75/65 767 941 1107 1194 1267 1733 70/55 620 760 893 963 1021 1395 55/45 394 482 563 606 642 876 1200 75/65 836 1026 1207 1302 1382 1890 70/55 677 829 974 1050 1114 1522 55/45 430 526 614 661 701 955 1400 75/65 976 1197 1408 1519 1613 2205 70/55 790 967 1137 1225 1299 1775 55/45 501 613 717 771 818 1114 1600 75/65 1115 1368 1610 1736 1843 2520 70/55 902 1106 1299 1400 1485 2029 55/45 573 701 819 882 934 1274 1800 75/65 1255 1539 1811 1953 2074 - 70/55 1015 1244 1462 1575 1670 - 55/45 644 788 922 992 1051 - 2000 75/65 1394 1710 2012 2170 2304 - 70/55 1128 1382 1624 1750 1856 - 55/45 716 876 1024 1102 1168 -
20°C 22 K PLAN Legth L /mm/ t1/t2 /°C/ Height H /mm/ 300 400 500 550 600 900 400 75/65 365 458 546 591 628 852 70/55 296 371 441 477 507 687 55/45 188 235 280 302 321 434 500 75/65 457 573 682 739 785 1065 70/55 370 464 552 597 634 859 55/45 235 294 350 378 402 543 600 75/65 548 688 818 886 942 1277 70/55 443 556 662 716 761 1031 55/45 281 353 419 454 482 651 700 75/65 639 802 955 1034 1099 1490 70/55 517 649 772 835 888 1203 55/45 328 412 489 529 562 760 800 75/65 730 917 1091 1182 1256 1703 70/55 591 742 882 954 1014 1374 55/45 375 470 559 605 642 868 900 75/65 822 1031 1228 1329 1413 1916 70/55 665 834 993 1074 1141 1546 55/45 422 529 629 680 723 977 1000 75/65 913 1146 1364 1477 1570 2129 70/55 739 927 1103 1193 1268 1718 55/45 469 588 699 756 803 1085 1100 75/65 1004 1261 1500 1625 1727 2342 70/55 813 1020 1213 1312 1395 1890 55/45 516 647 769 832 883 1194 1200 75/65 1096 1375 1637 1772 1884 2555 70/55 887 1112 1324 1432 1522 2062 55/45 563 706 839 907 964 1302 1400 75/65 1278 1604 1910 2068 2198 2981 70/55 1035 1298 1544 1670 1775 2405 55/45 657 823 979 1058 1124 1519 1600 75/65 1461 1834 2182 2363 2512 3406 70/55 1182 1483 1765 1909 2029 2749 55/45 750 941 1118 1210 1285 1736 1800 75/65 1643 2063 2455 2659 2826 - 70/55 1330 1669 1985 2147 2282 - 55/45 844 1058 1258 1361 1445 - 2000 75/65 1826 2292 2728 2954 3140 - 70/55 1478 1854 2206 2386 2536 - 55/45 938 1176 1398 1512 1606 -
20°C 33 K PLAN Legth L /mm/ t1/t2 /°C/ Height H /mm/ 300 400 500 550 600 900 400 75/65 520 654 780 846 902 1245 70/55 421 528 630 684 728 1002 55/45 267 335 399 432 460 630 500 75/65 650 817 976 1058 1128 1556 70/55 526 661 788 855 910 1253 55/45 334 419 499 541 576 787 600 75/65 780 980 1171 1270 1353 1867 70/55 631 793 946 1025 1092 1503 55/45 401 503 599 649 691 944 700 75/65 910 1144 1366 1481 1579 2178 70/55 736 925 1103 1196 1274 1754 55/45 468 587 699 757 806 1102 800 75/65 1040 1307 1561 1693 1804 2490 70/55 842 1057 1261 1367 1456 2004 55/45 534 670 798 865 921 1259 900 75/65 1170 1471 1756 1904 2030 2801 70/55 947 1189 1418 1538 1638 2255 55/45 601 754 898 973 1036 1417 1000 75/65 1300 1634 1951 2116 2255 3112 70/55 1052 1321 1576 1709 1820 2505 55/45 668 838 998 1081 1151 1574 1100 75/65 1430 1797 2146 2328 2481 3423 70/55 1157 1453 1734 1880 2002 2756 55/45 735 922 1098 1189 1266 1731 1200 75/65 1560 1961 2341 2539 2706 3734 70/55 1262 1585 1891 2051 2184 3006 55/45 802 1006 1198 1297 1381 1889 1400 75/65 1820 2288 2731 2962 3157 4357 70/55 1473 1849 2206 2393 2548 3507 55/45 935 1173 1397 1513 1611 2204 1600 75/65 2080 2614 3122 3386 3608 4979 70/55 1683 2114 2522 2734 2912 4008 55/45 1069 1341 1597 1730 1842 2518 1800 75/65 2340 2941 3512 3809 4059 - 70/55 1894 2378 2837 3076 3276 - 55/45 1202 1508 1796 1946 2072 - 2000 75/65 2600 3268 3902 4232 4510 - 70/55 2104 2642 3152 3418 3640 - 55/45 1336 1676 1996 2162 2302 - - Overview of types
- Installation of radiators
- Documents
- Related Products
Brackets
Елементи для монтажу радіаторів

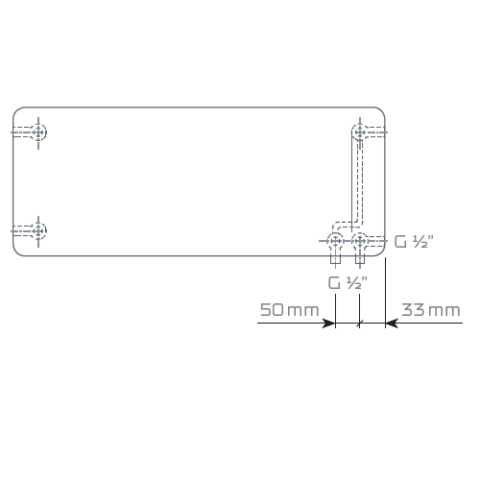

Plan Ventil Kompakt
