Plan Ventil Kompakt Middle
Рішення з гладкою передньою панеллю перетворює класичний радіатор на дизайнерський елемент, що гармонійно вписується в будь-який інтер’єр. Моделі VKM дозволяють центральне нижнє підключення з вентильною вставкою, розташованою з правого боку.
- General Details
Радіатори Ventil Kompakt із середнім підключенням VKM та гладкою передньою панеллю зі сталевого листа, яка приклеюється до панелі спеціальним еластичним герметиком. Поверхнева обробка передньої панелі ідентична поверхневій обробці радіатора. Цю модифікацію можна застосувати до будь-якої моделі, типу чи розмірного ряду з обмеженням довжини до 2000 мм.

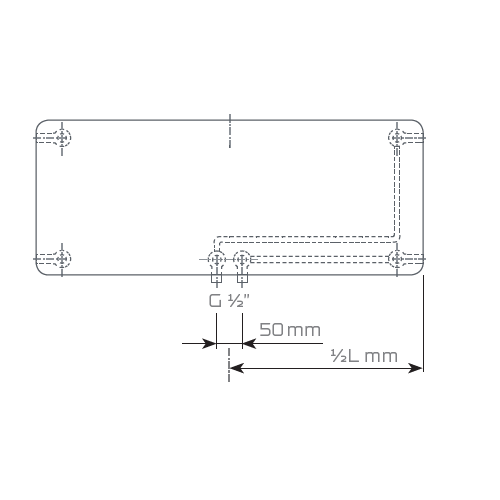

- Basic dimensions
Výšky H 300, 400, 500, 600, 900 mm Dĺžky L 400 až 2000 mm, s krokom 100 mm Pripojovací rozstup h = H -54 mm Pripojovací závit 6 x G 1/2″ vnútorný - Heating outputs
20°C 11 K, VK, VKM PLAN Length L /mm/ t1/t2 /°C/ Height H /mm/ 300 400 500 600 900 400 75/65 202 250 296 344 495 70/55 164 203 241 279 402 55/45 105 130 154 179 258 500 75/65 253 312 371 430 619 70/55 206 254 301 349 503 55/45 132 163 193 224 323 600 75/65 304 374 445 516 742 70/55 247 304 361 419 604 55/45 158 195 231 268 388 700 75/65 354 437 519 602 866 70/55 288 355 421 489 704 55/45 184 228 270 313 452 800 75/65 405 499 593 688 990 70/55 329 406 482 558 805 55/45 210 260 308 358 517 900 75/65 455 562 667 774 1113 70/55 370 456 542 628 905 55/45 237 293 347 402 581 1000 75/65 506 624 741 860 1237 70/55 411 507 602 698 1006 55/45 263 325 385 447 646 1100 75/65 557 686 815 946 1361 70/55 452 558 662 768 1107 55/45 289 358 424 492 711 1200 75/65 607 749 889 1032 1484 70/55 493 608 722 838 1207 55/45 316 390 462 536 775 1400 75/65 708 874 1037 1204 1732 70/55 575 710 843 977 1408 55/45 368 455 539 626 904 1600 75/65 810 998 1186 1376 1979 70/55 658 811 963 1117 1610 55/45 421 520 616 715 1034 1800 75/65 911 1123 1334 1548 - 70/55 740 913 1084 1256 - 55/45 473 585 693 805 - 2000 75/65 1012 1248 1482 1720 - 70/55 822 1014 1204 1396 - 55/45 526 650 770 894 - 20°C 20 VK, VKM PLAN Length L /mm/ t1/t2 /°C/ Height H /mm/ 500 600 900 400 75/65 309 358 495 70/55 252 291 401 55/45 162 187 255 500 75/65 386 447 619 70/55 315 364 501 55/45 203 234 319 600 75/65 463 536 742 70/55 377 436 601 55/45 243 281 383 700 75/65 540 626 866 70/55 440 509 701 55/45 284 328 447 800 75/65 618 715 990 70/55 503 582 802 55/45 324 374 510 900 75/65 695 805 1113 70/55 566 654 902 55/45 365 421 574 1000 75/65 772 894 1237 70/55 629 727 1002 55/45 405 468 638 1100 75/65 849 983 1361 70/55 692 800 1102 55/45 446 515 702 1200 75/65 926 1073 1484 70/55 755 872 1202 55/45 486 562 766 1400 75/65 1081 1252 1732 70/55 881 1018 1403 55/45 567 655 893 1600 75/65 1235 1430 1979 70/55 1006 1163 1603 55/45 648 749 1021 1800 75/65 1390 1609 2227 70/55 1132 1309 1804 55/45 729 842 1148 2000 75/65 1544 1788 2474 70/55 1258 1454 2004 55/45 810 936 1276
20°C 21 VK, VKM PLAN Length L /mm/ t1/t2 /°C/ Height H /mm/ 300 400 500 600 900 400 75/65 279 342 402 461 630 70/55 226 276 325 371 507 55/45 143 175 205 234 318 500 75/65 349 428 503 576 788 70/55 282 346 406 464 634 55/45 179 219 256 292 398 600 75/65 418 513 604 691 945 70/55 338 415 487 557 761 55/45 215 263 307 350 478 700 75/65 488 599 704 806 1103 70/55 395 484 568 650 888 55/45 251 307 358 409 557 800 75/65 558 684 805 922 1260 70/55 451 553 650 742 1014 55/45 286 350 410 467 637 900 75/65 627 770 905 1037 1418 70/55 508 622 731 835 1141 55/45 322 394 461 526 716 1000 75/65 697 855 1006 1152 1575 70/55 564 691 812 928 1268 55/45 358 438 512 584 796 1100 75/65 767 941 1107 1267 1733 70/55 620 760 893 1021 1395 55/45 394 482 563 642 876 1200 75/65 836 1026 1207 1382 1890 70/55 677 829 974 1114 1522 55/45 430 526 614 701 955 1400 75/65 976 1197 1408 1613 2205 70/55 790 967 1137 1299 1775 55/45 501 613 717 818 1114 1600 75/65 1115 1368 1610 1843 2520 70/55 902 1106 1299 1485 2029 55/45 573 701 819 934 1274 1800 75/65 1255 1539 1811 2074 - 70/55 1015 1244 1462 1670 - 55/45 644 788 922 1051 - 2000 75/65 1394 1710 2012 2304 - 70/55 1128 1382 1624 1856 - 55/45 716 876 1024 1168 -
20°C 22 VK, VKM PLAN Legth L /mm/ t1/t2 /°C/ Height H /mm/ 300 400 500 600 900 400 75/65 365 458 546 628 852 70/55 296 371 441 507 687 55/45 188 235 280 321 434 500 75/65 457 573 682 785 1065 70/55 370 464 552 634 859 55/45 235 294 350 402 543 600 75/65 548 688 818 942 1277 70/55 443 556 662 761 1031 55/45 281 353 419 482 651 700 75/65 639 802 955 1099 1490 70/55 517 649 772 888 1203 55/45 328 412 489 562 760 800 75/65 730 917 1091 1256 1703 70/55 591 742 882 1014 1374 55/45 375 470 559 642 868 900 75/65 822 1031 1228 1413 1916 70/55 665 834 993 1141 1546 55/45 422 529 629 723 977 1000 75/65 913 1146 1364 1570 2129 70/55 739 927 1103 1268 1718 55/45 469 588 699 803 1085 1100 75/65 1004 1261 1500 1727 2342 70/55 813 1020 1213 1395 1890 55/45 516 647 769 883 1194 1200 75/65 1096 1375 1637 1884 2555 70/55 887 1112 1324 1522 2062 55/45 563 706 839 964 1302 1400 75/65 1278 1604 1910 2198 2981 70/55 1035 1298 1544 1775 2405 55/45 657 823 979 1124 1519 1600 75/65 1461 1834 2182 2512 3406 70/55 1182 1483 1765 2029 2749 55/45 750 941 1118 1285 1736 1800 75/65 1643 2063 2455 2826 - 70/55 1330 1669 1985 2282 - 55/45 844 1058 1258 1445 - 2000 75/65 1826 2292 2728 3140 - 70/55 1478 1854 2206 2536 - 55/45 938 1176 1398 1606 -
20°C 33 VK, VKM PLAN Legth L /mm/ t1/t2 /°C/ Height H /mm/ 300 400 500 600 900 400 75/65 520 654 780 902 1245 70/55 421 528 630 728 1002 55/45 267 335 399 460 630 500 75/65 650 817 976 1128 1556 70/55 526 661 788 910 1253 55/45 334 419 499 576 787 600 75/65 780 980 1171 1353 1867 70/55 631 793 946 1092 1503 55/45 401 503 599 691 944 700 75/65 910 1144 1366 1579 2178 70/55 736 925 1103 1274 1754 55/45 468 587 699 806 1102 800 75/65 1040 1307 1561 1804 2490 70/55 842 1057 1261 1456 2004 55/45 534 670 798 921 1259 900 75/65 1170 1471 1756 2030 2801 70/55 947 1189 1418 1638 2255 55/45 601 754 898 1036 1417 1000 75/65 1300 1634 1951 2255 3112 70/55 1052 1321 1576 1820 2505 55/45 668 838 998 1151 1574 1100 75/65 1430 1797 2146 2481 3423 70/55 1157 1453 1734 2002 2756 55/45 735 922 1098 1266 1731 1200 75/65 1560 1961 2341 2706 3734 70/55 1262 1585 1891 2184 3006 55/45 802 1006 1198 1381 1889 1400 75/65 1820 2288 2731 3157 4357 70/55 1473 1849 2206 2548 3507 55/45 935 1173 1397 1611 2204 1600 75/65 2080 2614 3122 3608 4979 70/55 1683 2114 2522 2912 4008 55/45 1069 1341 1597 1842 2518 1800 75/65 2340 2941 3512 4059 - 70/55 1894 2378 2837 3276 - 55/45 1202 1508 1796 2072 - 2000 75/65 2600 3268 3902 4510 - 70/55 2104 2642 3152 3640 - 55/45 1336 1676 1996 2302 - - Overview of types
- Installation of radiators
- Documents
- Related Products
Brackets
Елементи для монтажу радіаторів

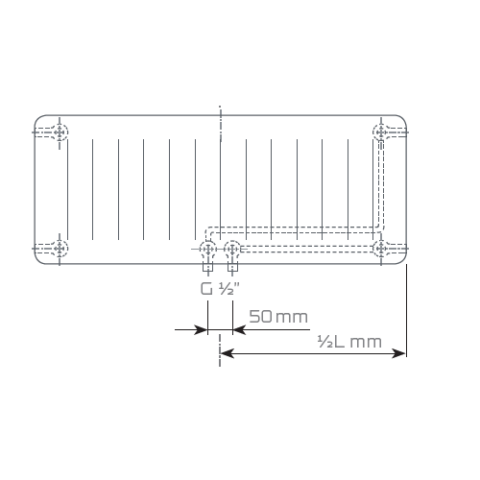

Ventil Kompakt Middle
